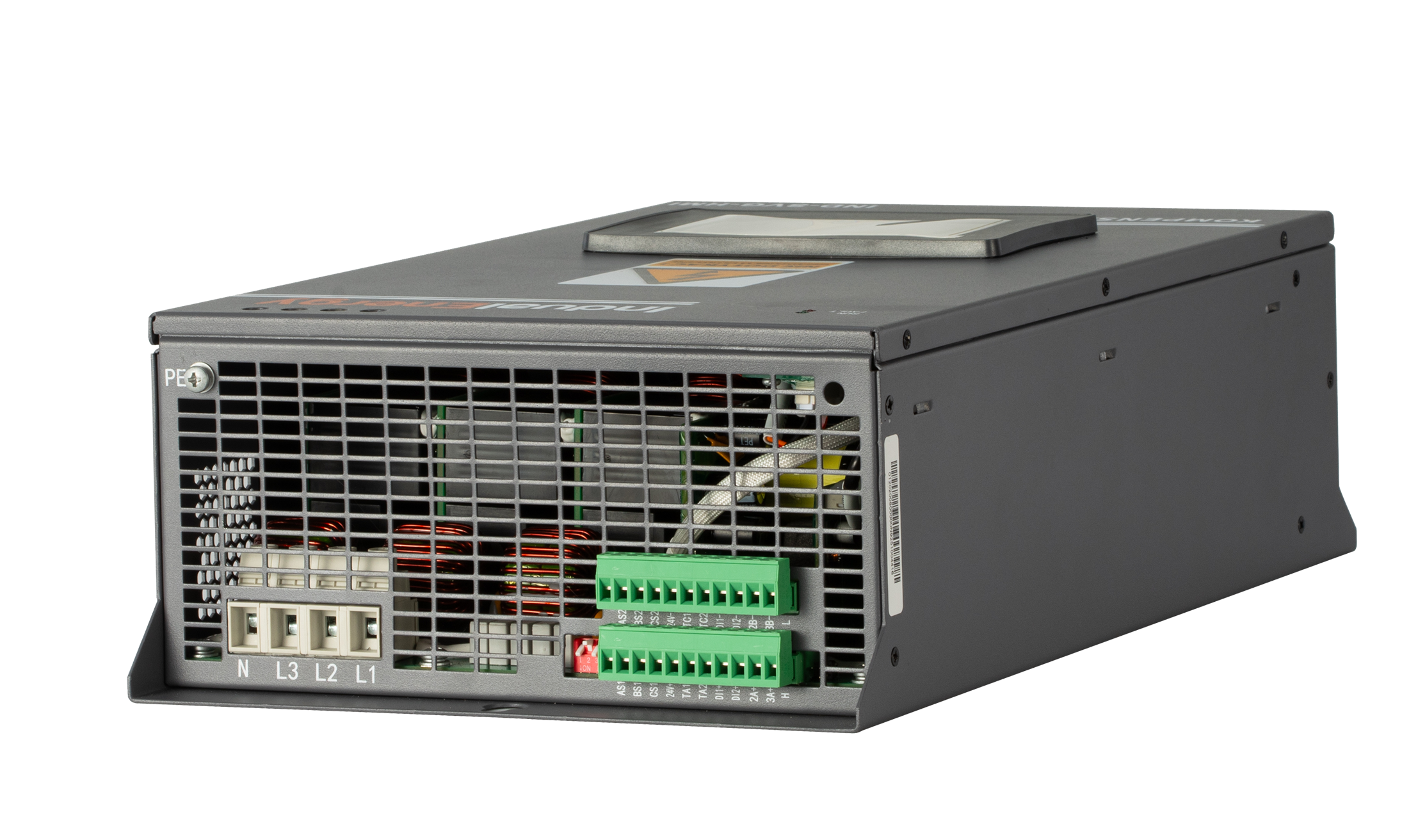

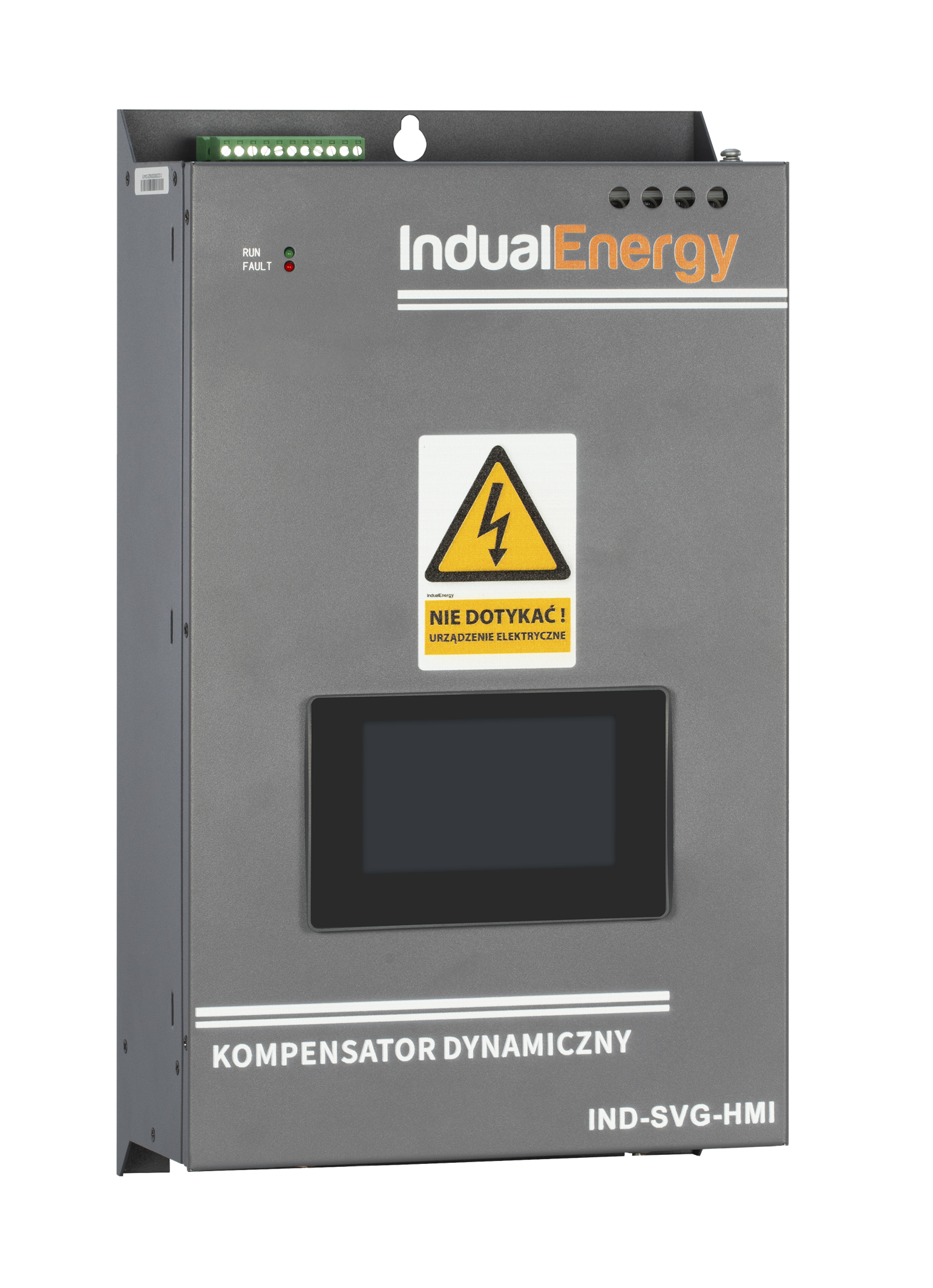

Kompensator mocy biernej
IndualEnergy IND—SVG-HMI 10kVar
Oszczędność: Redukcja opłat za energię bierną o 95–100%, co realnie obniża rachunki za prąd.
Ochrona sieci i urządzeń: Mniejsze obciążenie instalacji zwiększa żywotność maszyn, poprawia przepustowość sieci i ogranicza jej awaryjność
Rozwiązanie cyfrowe: Dynamicznie dostosowuje się do zmian w sieci w czasie rzeczywistym. Za pomocą technologii tranzystora IGBT
Szybki zwrot: Inwestycja zwraca się zazwyczaj w ciągu 3 do 8 miesięcy
Moc znamionowa:
10kVar
Napięcie wejściowe:
400kV
Prąd znamionowy
21A
Nowoczesna technologia kompensacji w czasie rzeczywistym
Kompensator mocy biernej SVG bazuje na technologii falownikowej, która pozwala generować odpowiedni prąd kompensujący w czasie rzeczywistym. Dzięki temu możliwa jest zarówno kompensacja mocy biernej indukcyjnej, jak i pojemnościowej – w zależności od aktualnych potrzeb instalacji. Sterowanie odbywa się w sposób ciągły, z bardzo krótkim czasem odpowiedzi, co gwarantuje stabilność pracy nawet przy szybkich zmianach obciążenia
Kluczowe zalety:
- Zaawansowany kontroler: Wykorzystuje cyfrowy procesor do sterowania procesem kompensacji dla poszczególnej fazy
- Szybkie przełączanie: Tranzystor IGBT zapewnia sprawną pracę urządzenia.
- Dynamiczny: Bardzo szybki czas reakcji na zapotrzebowanie mocy biernej
- Gwarancja: 2 lata gwarancji i serwis w Polsce
Szybka i Precyzyjna Reakcja
Urządzenie charakteryzuje się bardzo krótkim czasem reakcji – poniżej 10 ms, co umożliwia natychmiastowe reagowanie na dynamiczne zmiany wartości współczynnika mocy cos (φ).
Dzięki temu ASVG zapewnia:
-
utrzymanie zadanego parametru współczynnika mocy w każdej fazie niezależnie,
-
redukcję migotania światła wywołanego dynamicznymi zmianami obciążenia mocą bierną.

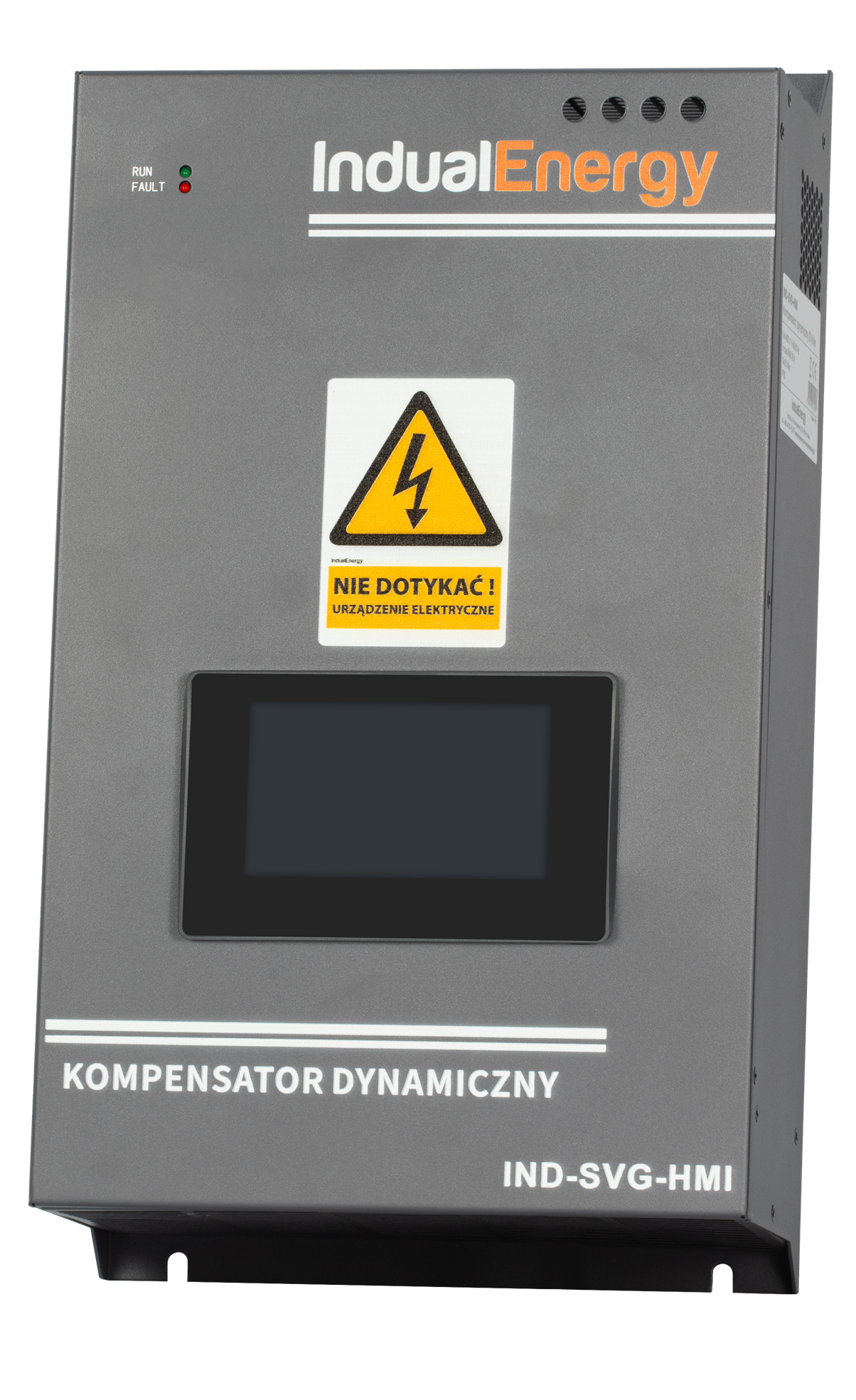

Interfejs Użytkownika i Monitoring
Wbudowany wyświetlacz HMI umożliwia:
-
parametryzację urządzenia,
-
podgląd parametrów sieci, kompensatora i obciążenia,
-
analizę danych w czasie rzeczywistym.
Panel HMI posiada pamięć do 500 zarejestrowanych zdarzeń (logów), co ułatwia diagnostykę i kontrolę pracy systemu.
Zalety stosowania kompensatora mocy biernej
-
✅ Redukcja kosztów energii elektrycznej poprzez eliminację opłat za energię bierną,
-
✅ Poprawa efektywności energetycznej całego systemu,
-
✅ Odciążenie transformatorów i kabli zasilających,
-
✅ Stabilizacja napięcia w sieci elektrycznej,
-
✅ Dłuższa żywotność urządzeń elektrycznych,
-
✅ Automatyczna regulacja współczynnika mocy cos φ,
-
✅ Szybki zwrot inwestycji dzięki realnym oszczędnościom
Zaawansowane Algorytmy Sterowania
Kompensator wykorzystuje inteligentne algorytmy sterowania, które:
-
chronią urządzenie przed przeciążeniami,
-
eliminują ryzyko wystąpienia rezonansu prądu,
-
zapewniają stabilną i bezpieczną pracę systemu.
Pomiar i Analiza Jakości Energii
Na wyświetlaczu można obserwować zarówno przebiegi prądów i napięć, jak i wartości podstawowych parametrów jakości energii elektrycznej, takich jak:
-
moc czynna, bierna i pozorna,
-
współczynnik mocy (cos φ),
-
wartości RMS napięć i prądów,
-
prąd w przewodzie neutralnym,
-
współczynniki odkształceń harmonicznych: THDI i THDU,
-
widmo harmonicznych prądu i napięcia,
-
temperatura tranzystora IGBT.
Specyfikacja techniczna
| Parametry techniczne | |
|---|---|
| Model: | IND-SVG-HMI 15 Ultra |
| Moc kompensacji: | 10 kVar |
| Maksymalny prąd kompensacji: | 24 A |
| Napięcie wejściowe: | 400 V ±15% 3-fazy (czteroprzewodowa) |
| Zakres napięcia pracy: | 180-264 V |
| Częstotliwość: | 50/60 Hz ±5 (możliwość ustawienia) |
| Przekładnik prądowy (CT): | XXX / 5 A |
| Skuteczność kompensacji: | ≥ 98 % |
| Pomiar parametrów sieci: | Cyfrowy |
| Kompensacja Harmonicznych: | do 25-tej |
| Technologia: | MOSFET IGBT |
| Czas reakcji: | <10 ms |
| Poziom hałasu: | < 45 dB |
| Wymiary i waga: | 400 × 230 × 110 mm / 11kg |
| Stopień ochrony: | IP20 |
| Temperatura pracy: | -20 °C +45 °C |

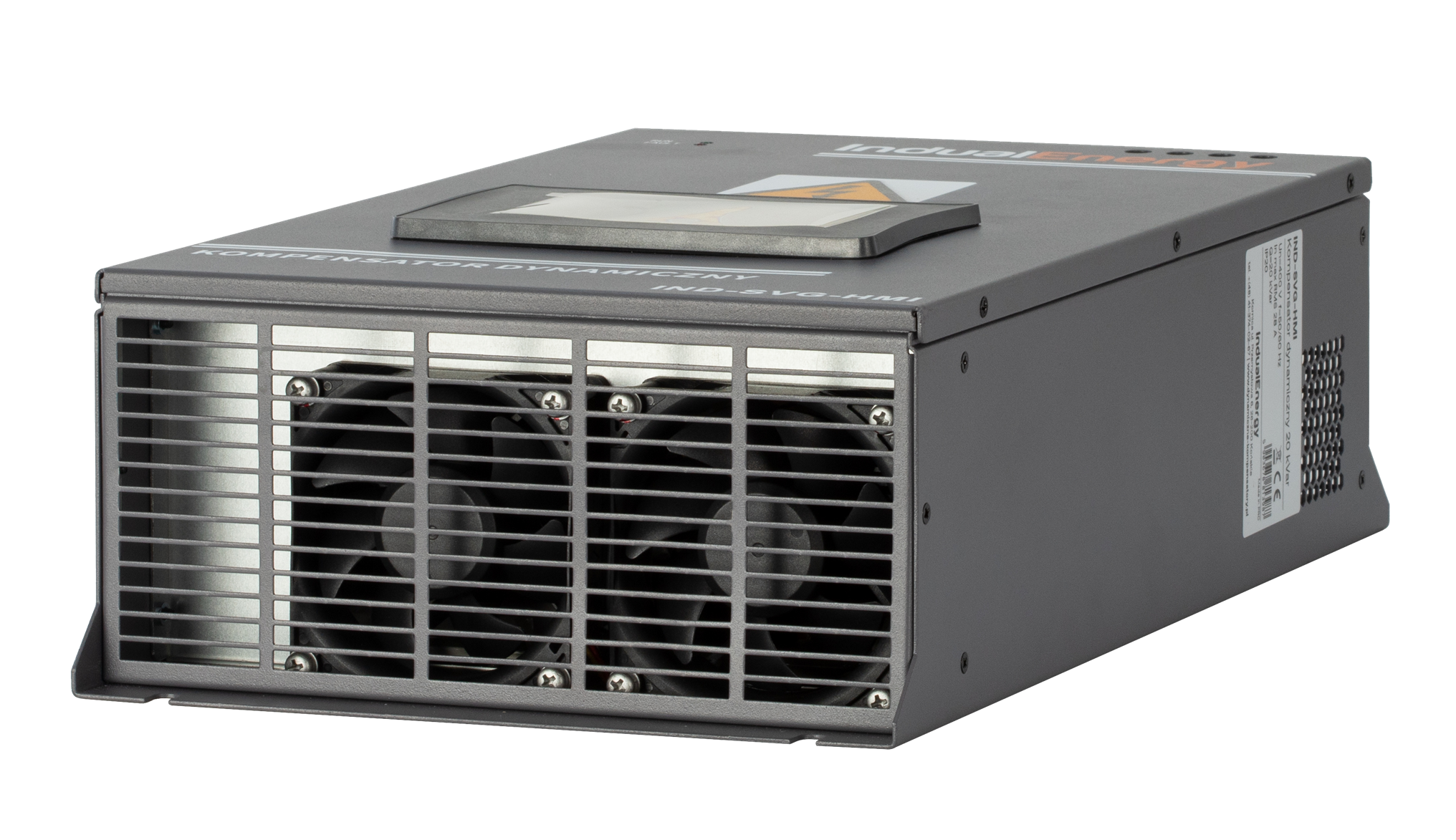

| Tryb chłodzenia: | Wymuszony (inteligentne chłodzenie powietrzem) |
| Cechy i funkcje: | Symetryzacja obciążenia; Kompensacja mocy biernej indukcyjnej i pojemnościowej (do zadanego cosφ); Wyświetlacz HMI LCD; |
| Połączenie równoległe: | do 8 modułów |
| Sposób i miejsce montażu: | Montaż naścienny wewnątrz pomieszczenia, z dala od pyłów, gazów, substancji żrących, pary wodnej |
| Gwarancja: | 2 lata |
Skontaktuj się z nami celem doboru odpowiedniego urządzenia
Nasz zespół specjalistów z przyjemnością pomoże Ci dobrać odpowiednie urządzenie. Skorzystaj z naszego formularza, a nasz ekspert skontaktuje się z Tobą w ciągu 24h.
